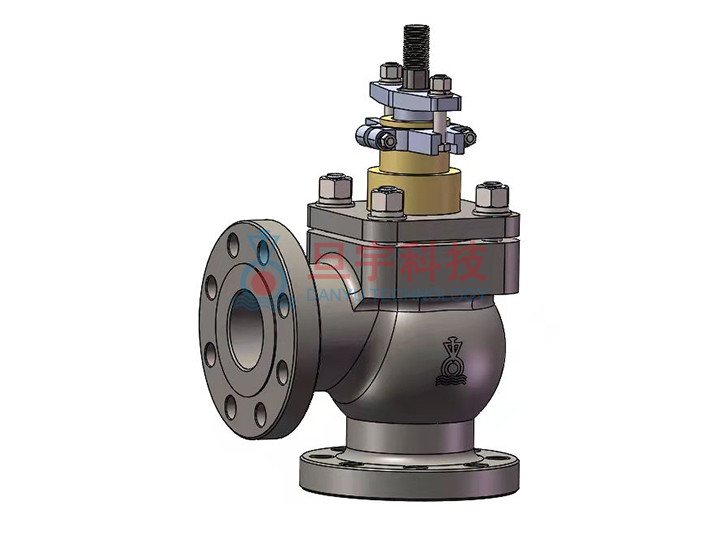

A101-S系列角式自控閃蒸調節閥
 |
♦ 好的剛度性能
♦ 定位準確、可重復性強
♦ 嚴酷工況控制閥，用于惡劣的侵蝕、腐蝕、磨蝕和嚴重閃蒸工況 |
A101-S系列角式自控閃蒸調節閥簡介
一、應用范圍
由氣缸式驅動的A101-S系列閥門具有好的剛度性能，并仍保持定位準確、可重復性強、速度快速可控以及反應可靠的優勢，氣缸可處理高達150psi（10.3bar）的供給空氣，具備可抗衡高流體壓力的關閉推力；是一款嚴酷工況控制閥，專門設計應用于惡劣的侵蝕、腐蝕、磨蝕和嚴重閃蒸工況，尤其在礦漿、煤漿及煤化工上得到廣泛應用。
二、型號規格
|
壓力范圍 |
公稱直徑 |
|
CL150-600 |
DN50-300 |

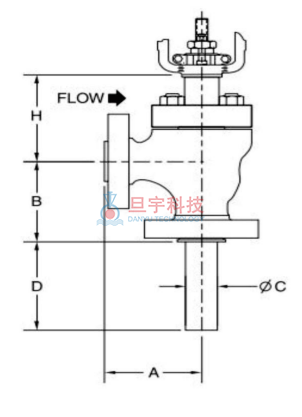

三、外形尺寸及相關參數
閥門口徑
（inch） |
壓力等級
ANSI |
A |
B |
C |
D |
H |
|
1 |
150~600 |
4.3 |
109 |
4.3 |
109 |
0.88 |
22 |
4.5 |
114 |
3.3 |
81 |
|
1.5 |
150~600 |
4.8 |
122 |
4.8 |
122 |
1.38 |
35 |
7.5 |
191 |
3.9 |
99 |
|
2 |
150~600 |
5.8 |
147 |
5.8 |
147 |
1.88 |
48 |
9.5 |
241 |
4.7 |
120.66 |
|
3 |
150~600 |
7.0 |
178 |
7.0 |
179.5 |
2.88 |
73 |
14.5 |
368 |
5.8 |
147 |
|
4 |
150~600 |
8.8 |
224 |
9.3 |
235 |
3.88 |
99 |
19.4 |
493 |
7.6 |
193 |
|
6 |
150~600 |
9.4 |
238 |
9.4 |
238 |
5.88 |
149 |
17.75 |
451 |
10.1 |
256 |
|
8 |
150~600 |
15.4 |
392 |
15.4 |
392 |
7.75 |
197 |
19.31 |
491 |
10.84 |
275.5 |
|
10 |
150~600 |
14.8 |
376 |
14.8 |
376 |
9.63 |
245 |
19.25 |
489 |
12.7 |
323 |
|
12 |
150~600 |
16.1 |
409 |
16.1 |
409 |
11.63 |
295 |
16.88 |
429 |
12.8 |
325 |
|
14 |
150 |
17.5 |
445 |
17.5 |
445 |
12.75 |
324 |
15.75 |
400 |
12.8 |
325 |
四、主要性能特點
1、智能控溫系統——調節閥加強型閥桿內特設有一套智能加熱系統 ，與其內部連接的溫度傳感器配合控制閥體內部溫度，防止閥體內部的介質結晶。
2、抗沖刷功能——閥芯、閥座采用特種陶瓷材料制成，具有耐腐蝕、抗沖刷、耐沖擊。
3、防顆粒功能——內部特種結構，填料盡可能的密封介質，保護閥桿運動順暢，內部具有金屬與陶瓷組合的導向環，確保閥門在高壓差條件下穩定運行，防震蕩。
4、模塊化生產——所有零件均模塊化生產，且閥門具有快速拆裝、組裝功能；所有零部件互換性強，用專業設備拆裝表現優良，縮短維護周期。
5、閥芯檢測功能——此裝置置于閥芯內，受?chē)?yán)格密封保護，不接觸管道內流體，當閥芯有裂痕或損壞時，通過特殊設計，壓力傳感器接收壓力變化，反饋至主控室，便于及時維護、替換。
